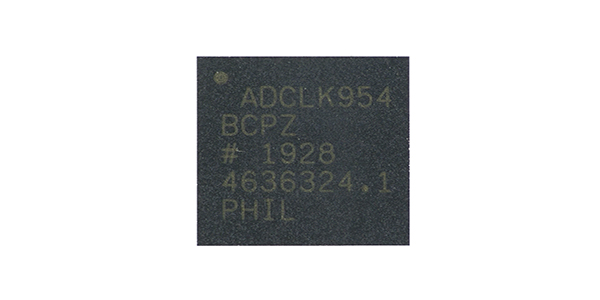

ADCLK954是一款時鍾與定時芯片。器件使用了XFCB3矽鍺雙極性製造工藝,主要設計用於對低抖動要求嚴苛的高速應用。
該器件具有兩個差分輸入,能夠通過IN_SEL控製引腳進行選擇。兩個輸入都具有帶中心抽頭、差分的100 Ω片上端接電阻。能夠支持直流耦合的LVPECL、CML和3.3V單端CMOS和1.8 VCMOS的交流耦合輸入。交流耦合輸入偏置由VREFx引腳來提供。
該器件配置了12個全擺幅的發射極耦合邏輯輸出驅動器。對於LVPECL輸出,將Vcc偏置到地。對於ECL輸出,將VCC偏置到地,將VEE偏置到負電源。
輸出級設計成可以將每端800 mV直接驅動至端接於VCC−2V的50Ω電阻,從而獲得1.6V的總差分輸出擺幅。ADCLK954使用的是40引腳LFCSP封裝,額定工作溫度範圍為−40℃~+85℃的標準工業溫度範圍。
